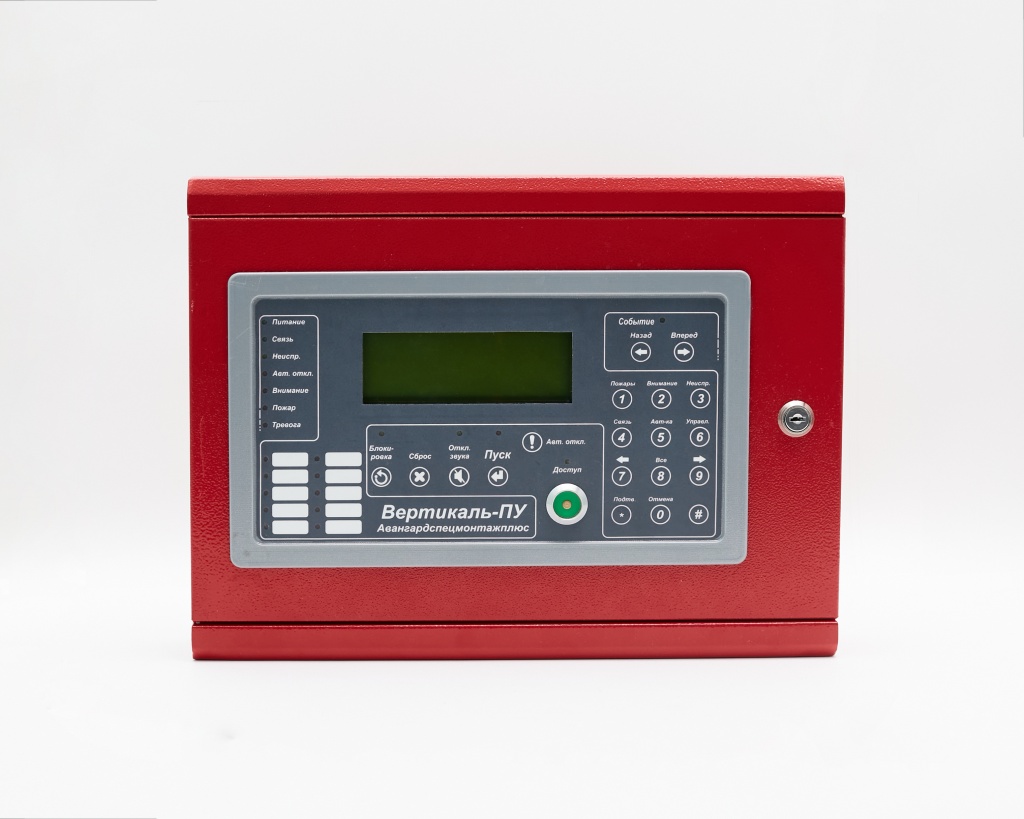

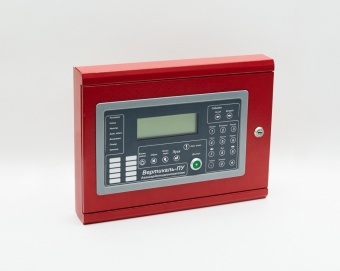

Центральный пульт «Вертикаль-ПУ»

Центральный пульт «Вертикаль-ПУ» (в дальнейшем – ПУ) используется в составе комплекта оборудования «ВЕРТИКАЛЬ», предназначенного для организации систем адресной пожарной сигнализации ППКП «Вертикаль-АСПС», противодымной защиты ППКПУ «Вертикаль», пожарной сигнализации, пожаротушения. «Вертикаль-ПУ» обеспечивает прием и отображение извещений о пожаре, состоянии и режимах работы таких приборов, как:
 модуль индикации «Вертикаль-МИ» (МИ);
 модуль контроля адресных извещателей «Вертикаль-МКАИ» (МКАИ);
 модуль контроля технологических шлейфов «Вертикаль-МКТШ» (МКТШ);
 приборы приемно-контрольные пожарные ПС4, ПС4-2, ПС4-МС, ПС8-МС;
 модуль этажный управления «Вертикаль-МЭУ» (МЭУ);
 адресуемый релейный модуль «Вертикаль-АРМ» (АРМ);
 модуль индикации подъездный «Вертикаль-МИП» (МИП);
 шкаф управления «Вертикаль-ШУ» (ШУ);
 блок контроля клапана «Вертикаль-БКК» (БКК);
 ППКПУ «Березина» УКА 12.5/1;
 ППКПУ «Березина» УКП 10/1-16.
ПУ обеспечивает вывод на единичные светоизлучающие индикаторы и жидкокристаллический дисплей информации о состоянии подключенного оборудования, режимах его работы, наличии сигналов «внимание», «пожар», «неисправность», пуска установок противодымной защиты с расшифровкой по направлениям. Для выполнения необходимых функций ПУ должен быть сконфигурирован на стадии пусконаладочных работ с помощью персонального компьютера и программного обеспечения из комплекта поставки. Подробно процедура конфигурирования описана в «ППКПУ «Вертикаль». Руководство по эксплуатации». ПУ формирует и хранит в энергонезависимой памяти информацию о произошедших событиях. Воздействие на органы управления ПУ осуществляется с предварительным вводом пароля или предъявлением электронного ключа. ПУ обеспечивает прием от ППКП необходимой информации по цифровой линии передачи данных и передачу на ППКП
управляющих команд.
ПУ выполняет следующие основные функции:
 прием сигналов «Внимание», «Пожар», «Тревога» от приборов комплекта;
 прием сигналов об исправности (неисправности) ППКП и внешних цепей (шлейфов сигнализации, линий оповещения);
 отображение на светодиодных и ЖК-индикаторе информации о состоянии системы;
 звуковую индикацию состояния системы (сигналы «Внимание», «Пожар», «Неисправность», «Тревога»);
формирование и передачу на приборы автоматики управляющих команд в соответствии с конкретной конфигурацией системы и программой ее работы;
 управление системами оповещения и технологическим оборудованием;
 контроль удаленных источников питания;
формирование сигналов «Пожар», «Неисправность» на аппаратуру диспетчеризации и мониторинга МЧС.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Диапазон напряжений питания по основному и резервному электроснабжения - 18-28 В;
 Потребляемый ток, не более:
– в дежурном режиме – 220 мА,
– в режиме «Пожар» – 280 мА;
 Количество подключаемых и контролируемых адресных аналоговых проводных устройств, не более – 254;
 Связь с элементами системы – цифровая линия, интерфейс RS-485;
 Максимальная длина линии интерфейса RS-485 без использования ретрансляторов (усилителей) - 4000 м;
 Скорость обмена данными по линии связи - 9600 бит/с;
 Интерфейс связи с ПК – USB;
 Общее количество контролируемых АПИ, которые могут быть объединены в зоны – 10000;
 Ёмкость буфера памяти событий – 100000;
 Количество управляемых выходов – 512;
 Релейных выходов «Неисправность», «Пожар» – 2 (максимальный коммутируемый ток не более - 0,5 А);
 Время технической готовности ППКПУ к работе, не более - 60 с;
 Индикация – 4-х строчный ЖК-индикатор, единичные светодиодные индикаторы;
 Вход основного и резервного питания;
 Встроенный звуковой сигнализатор;
 Управление – 19 кнопок;
 Тамперный контакт крышки корпуса;
 Габаритные размеры, не более - 385*290*65 мм;
 Масса, не более – 2,5 кг.
 Диапазон рабочих температур: от 0º до +40º С;
 Срок службы, не менее – 10 лет;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
 Степень защиты, обеспечиваемая оболочкой прибора – IP20 по ГОСТ 14254;
 Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Содержание драгоценных металлов - не содержит.
