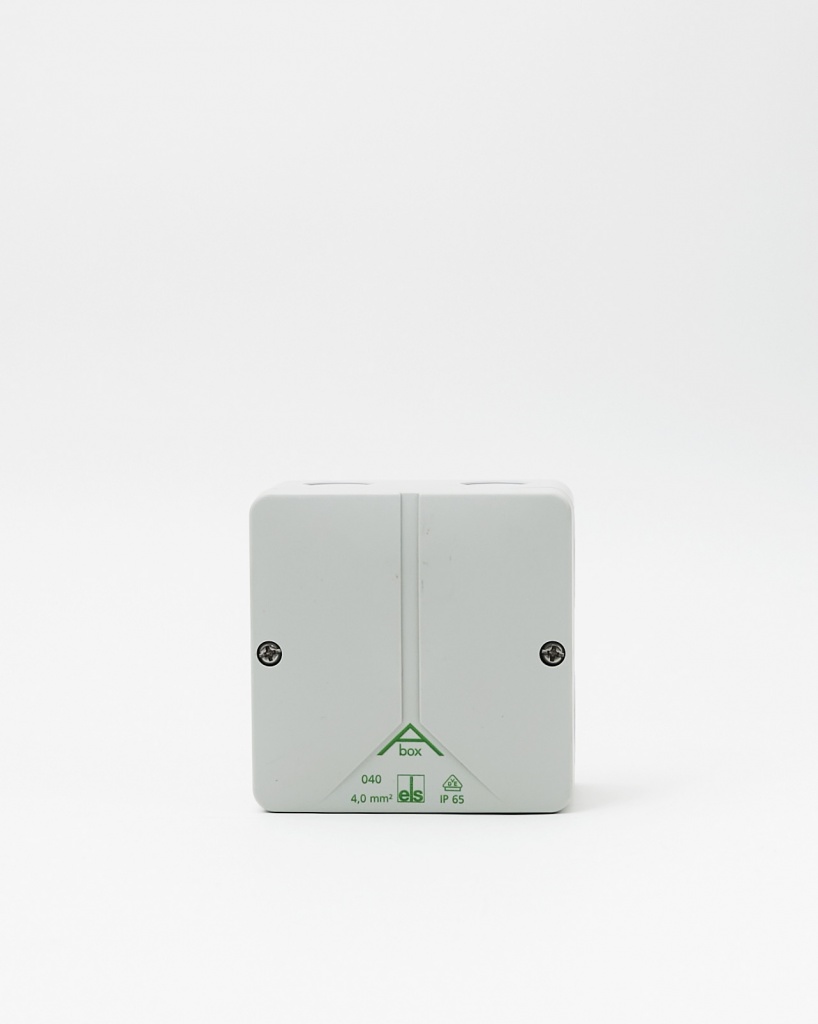

Изолятор линии «ИЛ-485» v 3

Устройство «Изолятор линии интерфейса ИЛ-485» v.3 (далее ИЛ-485) предназначено для гальванической развязки участков цифровой линии интерфейса RS-485 и усиления сигналов интерфейса RS-485 при их ретрансляции из одного участка линии в другой. Также прибор может использоваться для разветвления линии интерфейса RS-485. При соединении линии интерфейса RS-485 кольцом, устройства ИЛ-485, установленные в линии через некоторые промежутки, изолируют участок линии с возникшим коротким замыканием (между двумя ближайшими «ИЛ-485»), не нарушая работу остальных участков. ИЛ-485 может использоваться для связи и передачи данных между двумя независимыми системами с интерфейсом RS-485. Например, передача сигналов на запуск оповещения ППУ «Танго» от системы ППКП «Вертикаль».

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Диапазон напряжений питания по основному и резервному вводу электроснабжения - 9 - 28 В;
 Ток потребления, не более - 50 мА;
 Равнозначных входов подключения линии RS-485 - 3;
 Максимальный перепад напряжения между изолируемыми участками линии – 1,5 кВ;
 Максимальная длина участка линии – 4000 м;
 Скорость обмена данными – 4800 бит/с, 9600 бит/с, в зависимости от выбранного режима работы;
 Время задержки прохождения сигнала – 50 мкс;
 Максимальное значение площади поперечного сечения проводников, подключаемых к клеммам - 1,5 мм2.
 Габаритные размеры не более – 95 * 95 * 60 мм;
 Масса, не более – 0,2кг;
 Диапазон рабочих температур: от -10º до +55º С при относительной влажности не более 93%;
 Срок службы, не менее – 10 лет.
 Средняя наработка на отказ - не менее 60 000 часов;
 Cтепень защиты, обеспечиваемая оболочкой корпуса IР40 по ГОСТ 14254;
 Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;.
 Группа исполнения по устойчивости к механическим воздействиям - VX по ГОСТ 12997;
 Содержание драгоценных металлов.
