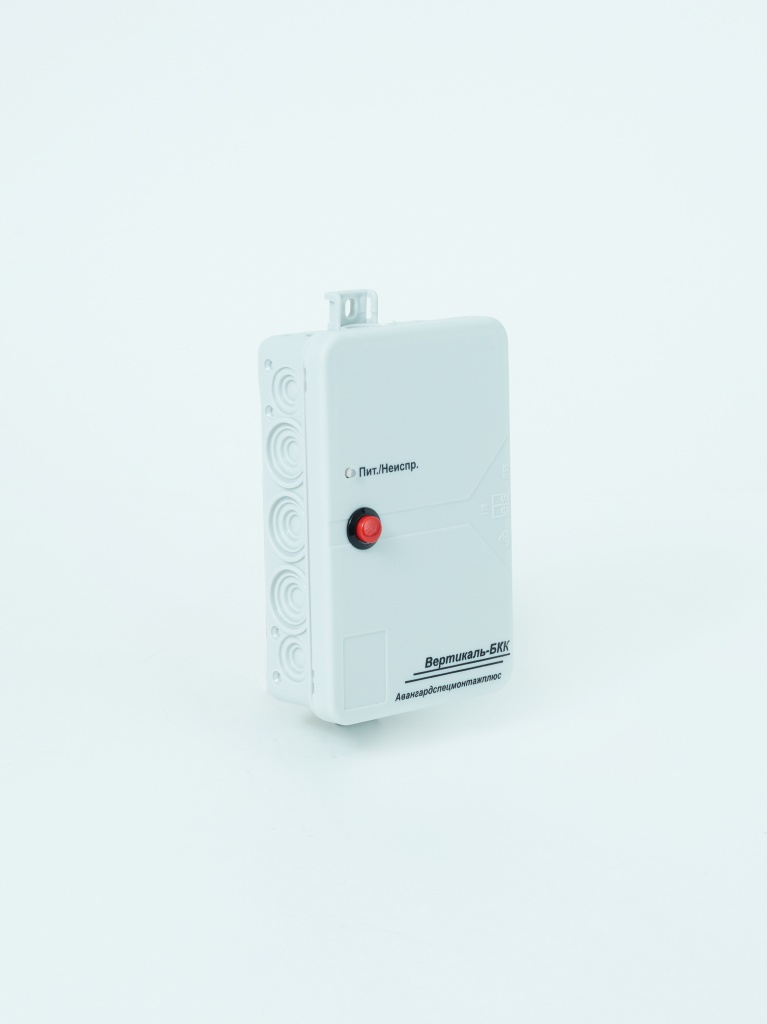

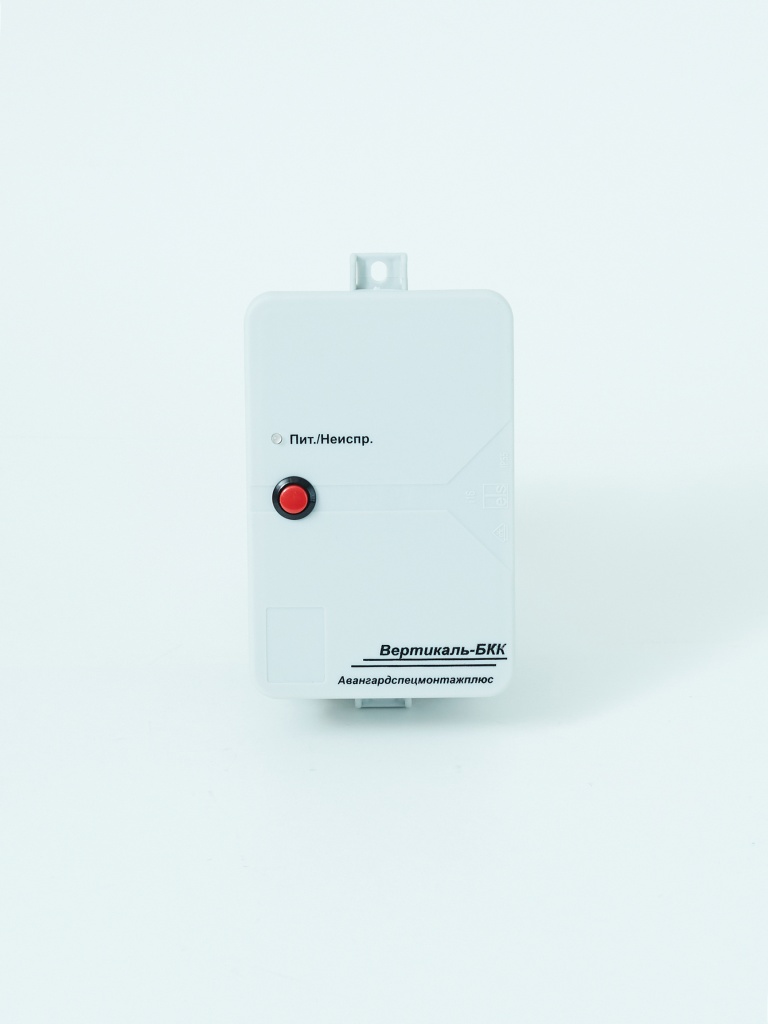

Блок контроля клапана «Вертикаль-БКК КПВ 24В»

БКК предназначен для работы в составе ППКПУ «Вертикаль» для контроля и управления исполнительными устройствами пожарной автоматики и обеспечивает:
 управление и контроль состояния клапанов противодымной вентиляции, огнезадерживающих клапанов, световых люков, штор, дверей, электрозадвижек, шкафов управления автоматикой и т.п.
 прием команд на включение исполнительного оборудования и передачу информации о состоянии этого оборудования по цифровой линии связи на «Вертикаль-МЭУ».
 контроль напряжения на вводе питания приводов исполнительных элементов.
БКК не предназначен для использования в помещениях, имеющих повышенное содержание пыли и химических веществ, приводящих к коррозии, а также в условиях, склонных к возникновению конденсата влаги.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Диапазон напряжение питания : 18,0 – 28,0 В;
 Потребляемый ток (без учета тока потребления нагрузки) , не более:
- в дежурном режиме – 25 мА;
- в режиме «Пожар» – 35 мА;
 Номинальное напряжение питания привода исполнительного элемента –24 В, диапазон напряжения питания: 18,0 – 28,0 В;
 Максимальный ток управления нагрузкой, не более – 3 А;
 Вид связи с МЭУ – двухпроводная цифровая линия. Максимальная длина линии - 400 м. Погонная ёмкость линии связи не более 20нФ.
 Время технической готовности БКК к работе, не более - 60 секунд;
 Технологических шлейфов контроля состояния исполнительных элементов - 3;
 Выходов управления исполнительным оборудованием - 1(реверсивный);
 Режимов работы – 1;
 Габаритные размеры, не более - 150 * 85 * 40 мм;
 Масса, не более – 0,3 кг;
 Диапазон рабочих температур: от 0ºС до + 40º С при влажности 93 ± 2% без конденсации влаги
 Степень защиты, обеспечиваемая оболочкой - IP 20 по ГОСТ 14254;
 Срок службы прибора, не менее - 10 лет;
 Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
 Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
 Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
 Содержание драгоценных металлов - не содержит.
