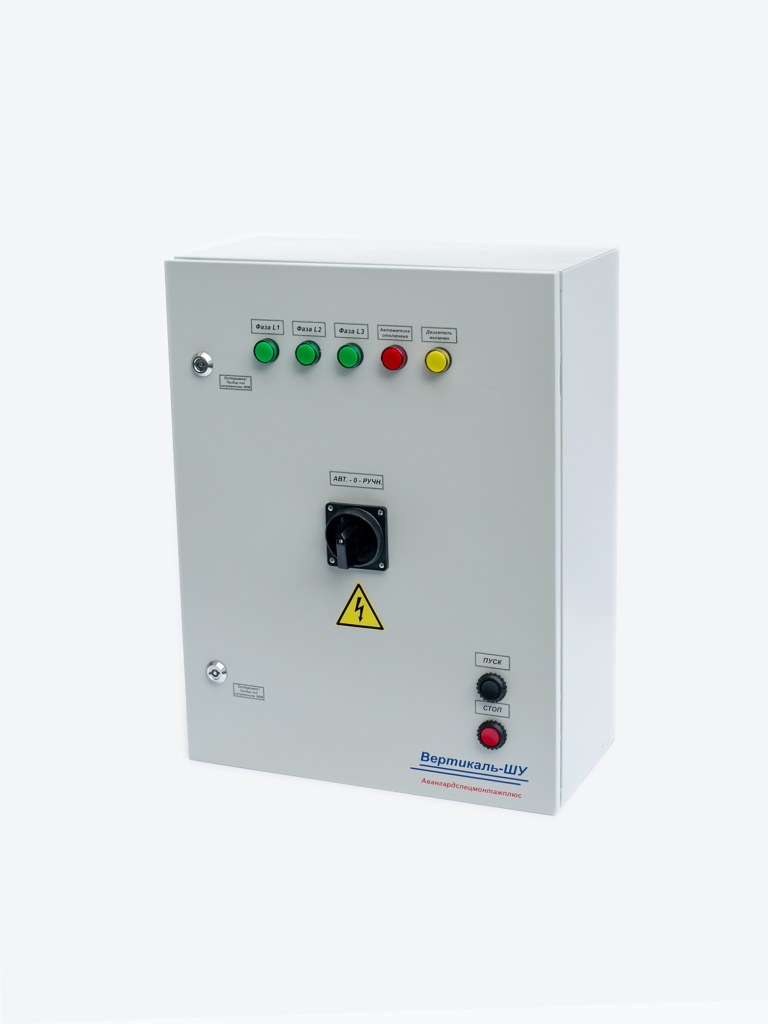

Шкаф управления «Вертикаль ШУ-1»

ШУ конструктивно выполнен в защищённом, стационарном исполнении и предназначен для коммутации силовых электрических цепей переменного тока к инженерному, технологическому, электротехническому и другому оборудованию, в том числе к электродвигателям насосов, вентиляторов и т. д.
ШУ обеспечивает:
- выдачу на прибор управления информации: «отсутствие фазы», «ручной режим», «шкаф отключен», «пускатель включен»;
- включение шкафа по командам ППКПУ или по кнопке ручного пуска;
- тепловую защиту исполнительных устройств от перегрузок по току.
- степень защиты, обеспечиваемая оболочкой IP-41, IP-54.
Шкаф предназначен для установки стационарно и не предназначен для установки вне зданий и помещений.
Возможные модификации ШУ-1 (7,5кВт):
- «Вертикаль-ШУ-220-1-41»;
- «Вертикаль-ШУ-220-1--54»;
- «Вертикаль-ШУ-380-1-41»;
- «Вертикаль-ШУ-380-1-54».
Дополнительно шкафы ШУ могут комплектоваться блоками «Вертикаль БКК», размещаемыми внутри корпуса.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

 Мощность - 7,5кВт;
 Номинальное рабочее напряжение (в зависимости от модификации) однофазная сеть 220 В, 50 Гц или трехфазная сеть 380 В, 50 Гц;
 Степень защиты (в зависимости от модификации) IP-41 или IP-54;
 Контроль напряжения по каждой из фаз;
 Режимы работы: ручной, автоматический;
 Средняя наработка на отказ не менее 20000 ч;
 Габаритные размеры не более 450*600*250 мм;
 Масса не более - 25 кг;
 Диапазон рабочих температур от - 30º до + 50º С при влажности 95 ± 3% без конденсации влаги;
 Срок службы, не менее - 10 лет;
 Электрическое сопротивление изоляции между электрическими цепями шкафа и корпусом не менее 20 МОм в нормальных условиях и не менее 5 МОм в условиях повышенной влажности;
 Электрическая прочность изоляции 500 Вольт при воздействии в течение одной минуты;
 Шкафы не предназначены для использования в помещениях, имеющих повышенное содержание пыли и химических веществ, приводящих к коррозии, а также в условиях, склонных к возникновению конденсата влаги;
 Содержание драгоценных металлов - не содержит.
