Прибор приёмно-контрольный пожарный «Вертикаль-АСПС» (адресная ПС)

Система «Вертикаль-АСПС» предназначена для организации системы адресной пожарной сигнализации жилых, административных и производственных зданий. Построена на основе распределенных узлов и элементов с обменом по цифровой линии связи. Интерфейс RS-485.

Может быть использована для создания интегрированной системы пожарной безопасности совместно с оборудованием ППКПУ “Вертикаль” , “Березина”, “Танго”, ППКП серии ПС.
“Вертикаль-АСПС” выполняет следующие функции:
● определение фактов возгорания с точностью до отдельного помещения;
● оповещение людей, находящихся в здании о пожаре, пожарных подразделений и диспетчерских служб о месте возгорания;
● выдачу сигналов на управление техническими средствами противопожарной защиты, технологическим оборудованием, и системой оповещения;
● автоматическую проверку исправности исполнительных элементов системы, входных и выходных цепей, наличия основного и резервного питания;
● ограничение несанкционированного доступа к элементам системы;
● ведение энергонезависимого журнала событий.

Состав:

Центральный пульт управления "Вертикаль-ПУ"
Модули индикации "Вертикаль-МИ"
Модули контроля адресных извещателей "Вертикаль-МКАИ"
Модули контроля технологических шлейфов "Вертикаль-МКТШ"
Извещатель оптический дымовой адресно-аналоговый "ДИП 212-92А"
Извещатель адресный тепловой максимально-дифференциальный "ИП 101-01-A2MS"
Извещатель адресный ручной "ИПР 5-10А"
Изолятор линии интерфейса "RS-485 ИЛ-485"
Извещатели пожарные дымовые линейные «ИДПЛ-101А»



Дополнительно могут использоваться:
Компоненты ППКПУ “Вертикаль”
Компоненты ППКПУ “Березина ”
Приборы приемно-контрольные пожарные "ПС4", "ПС 4-2", "ПС4-МС", "ПС6-МС", "ПС8-МС"

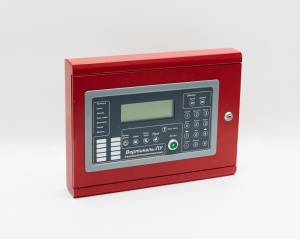

Вертикаль-ПУ: принимает информацию от распределенных модулей и узлов системы, выдает необходимые управляющие команды, отображает информацию на встроенных индикаторах и передает ее на персональный компьютер. Количество подключаемых адресных устройств – 250. Выход на системы более высокого уровня – RS-485.

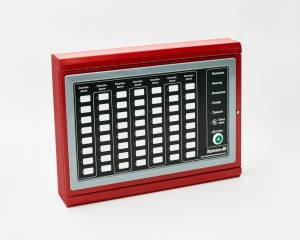

Вертикаль-МИ: светодиодный модуль индикации. Предназначен для отображения информации о наличии сигналов «Внимание», «Пожар», «Неисправность», состоянии исполнительных устройств пожарной автоматики. Обеспечивает возможность дистанционного включения компонентов системы в ручном режиме.
Вертикаль МКАИ: предназначен для приема информации об опасных факторов пожара от адресных пожарных извещателей, ее обработки и передачи на ПУ;
Вертикаль-МКТШ: Обеспечивает контроль состояния технологических устройств посредством технологических шлейфов и передачу соответствующей информации на «Вертикаль-ПУ» по цифровой линии связи.
ИЛ-485: предназначен для обеспечения гальванической развязки между сегментами линии связи и блокирования короткозамкнутых сегментов линии интерфейса RS 485. Может использоваться для увеличения длины линии связи и построения разветвленных структур.
